變頻器現場配線與接地要求

變頻器現場配線與接地要求：

(1)變頻器到電動機的線纜（U、V、W端子引出線）應盡量避免與電源線（R、S、T端子輸入線）平行走線。應保持30厘米以上的距離。

(2)變頻器輸出U、V、W端子三根電機線盡量置于金屬管或金屬布線槽內。

(3)控制信號線應采用屏蔽電纜，屏蔽層與變頻器GND端相連，，靠近變頻器側單端接地。

(4)變頻器PE端接地電纜不得借用其他設備接地線，必須直接與大地相連。

 控制信號線不能與強電電纜（R、S、T與U、V、W）平行近距離布線，不能捆扎在一起，保持20~60厘米（與強電電流大小有關）以上的距離。如果要相交，則應相互垂直穿越布線。

（5）控制信號和傳感器等弱電接地線必須與強電接地線分別獨立接地。

（6）禁止在變頻器電源輸入端（R、S、T）上連接其他設備。

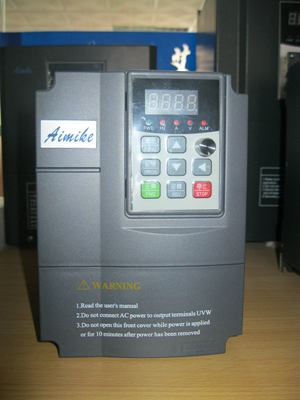

艾米克變頻器采用閉環電流矢量、開環電流矢量、力矩控制、V/F控制，可匹配交流異步電動機或永磁同步電動機。獨有的通訊聯動控制功能，自動實現多機同步傳動時電流、功率或轉矩的自平衡，可實現位置同步聯動。提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。應用在眾多行業，在水利，電力，市政，化工，礦山，鍋爐風機，中央空調，污水處理鼓風機，鋼鐵行業，礦山提升機專用，水泥行業風機，恒壓供水等領域都有優越的表現。
